TopSolid Mold Design
플라스틱  금형 설계 지원 시스템 TopSolid'Mold


​개요

TopSolid’Mold는 자동차 범퍼의 금형 등 용량이 큰 데이터에서도, 초고속으로 처리하는 플라스틱 금형 설계 지원 시스템입니다,
성형 모델의 파팅 라인을 자동으로 검출하고, 파팅 면을 간단히 작성할 수 있습니다.
몰드 베이스와 몰드 부품의 풍부한 라이브러리나 강력한 냉각 회로 설계 기능이 플락스틱 금형의 3차원 설계를 지원합니다.
금형의 3차원 모델로부터 2차원으로의 금형 조립도, 부품도, 드릴 구멍 목록 및 자제도 즉시 만들 수 있으며, 이들은 끊임없이 연동 및 실수를 방지하여 설계의 공정 수를 삭감하는데 공헌합니다.

TopSolid’Mold를 선택하는 이유

성형 모델의 작성 및 수정을 용이하게 할 수 있는 완벽한 CAD도구

성형품의 수정에서 캐비티 코어 분할, 형 구조 설계, 2차원 도면, 부품표 작성의 모든 공정에 대응하고 있습니다.


사용의 용이성과 기억하기 쉬움

TopSolid’Mold는 명령을 극한까지 집약하여 고급 기능임에도 간단하게 조작을 실현하고, 습득 기간을 대폭 단축하였습니다.
드래그 & 드롭, 복사 & 붙여넣기, 실행 취소 및 재실행은 마치 Office 어플리케이션처럼 쉽게 사용할 수 있습니다.
그래픽적으로 알기 쉬운 대화창은 명령을 기억하지 않아도 직관적인 조작을 가능하게 합니다.


압도적인 고속 처리로 계기판, 범퍼 등의 대형/복잡한 구조의 금형 설계에 대응

기존의 3차원 CAD는 응답의 문제로 대응이 어려웠던 자동차 범퍼 등의 용량이 큰 데이터도 쾌적하게 작업을 할 수 있습니다.
크면서 복잡한 제품의 언더컷, 두께, 테이퍼를 즉시 분석합니다.
피팅 라인에 필요한 최대 외형을 즉시 추출합니다.
부품이 많은 금형의 3차원 모델에서도 2차원 투영도에서도 순식간에 생성합니다.
파일의 로딩 시간도 대폭 단축되었습니다.


2판, 3판 등의 각종 몰드 베이스를 표준 장비

후타바사의 몰드 베이스를 표준으로 탑재하고 있습니다.
자사 표준 몰드 베이스 등록도 가능합니다.
판형 사이즈의 변경이나 판형의 삽입, 부품의 변경은 물론 기반을 언제라도 자유롭게 바꿀 수 있습니다.


분할 코어, 슬라이드 코어, 루즈 코어 등 복수 캐비티 성형을 효율적으로 설계

페이스 또는 에지 라인을 지정하기 위하여 분할 코어를 만들어, 수치를 입력하는 것 만으로도 분할 코어의 플랜지 부분을 쉽게 모델링 할 수 있습니다.
슬라이드, 가이드 레일, 로킹 블록도 쉽게 찾을 수 있습니다.
필요한 스트로크에서 적합한 앵귤러 핀이 자동적으로 선택되어집니다.
미리보기 화면을 보면서 시각적으로 복수 캐비티 성형을 정의할 수 있습니다.


냉각수 구멍을 3차원 금형 모델에 자유롭게 배치 조정

냉각수 구멍의 경로가 되는 패스를 작성함으로서 쉽게 냉각수 구멍 회로를 작성할 수 있습니다.
냉각 구멍의 연장 추가, 연장 방향 반전, 삭제, 이동 같은 편집도 쉽습니다.
마우스의 드래그나 치수 지정에 의한 선의 이동으로 경로를 쉽게 변경할 수 있습니다.
부품 등의 간섭 체크뿐만이 아닌, 구멍 간의 간섭 체크도 할 수 있습니다.

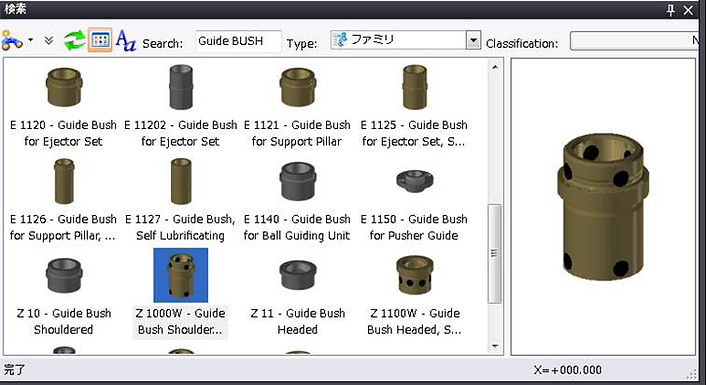

가공 정보가 정의되어진 풍부한 금형 부품 라이브러리를 표준 장비

미스미, 후타바, 펀치 공업사에서 사용 빈도가 높은 금형 부품을 표준으로 탑재하고 있습니다.
금형 부품의 크기, 위치. 통관 등 언제든지 자유롭게 변경할 수 있습니다.
자사용의 규격 부품도 등록할 수 있습니다.


팀 설계로 작업 시간을 단축

복수의 설계자가 분담해 설계하여 서로의 편집 결과를 공유할 수 있습니다.


3차원 금형 구조 모델과 연동한 금형 구조 도면을 작성

평면/정면/측면/등면 등 투영 된 뷰를 지정하고, 숨겨진 선과 모서리 종류를 지정한 뒤, 3차원 모델과 연동한 2차원 도면을 자동으로 작성합니다.
가동측/고정측의 투영 도면이나 이젝터 핀 세트, 스크류 세트, 가공품 세트, 구입 물픔 세트 등 카테고리별로 도면을 작성할 수 있습니다.
형식 치수, 구멍 좌표 치수는 자동적으로 작성되어집니다.


설계부터 제조까지 단숨에 실현

CAD, CAE, 금형 CAD, CAD/CAM의 모든 응용 프로그램을 연동하여 재 작업을 방지합니다.
제품 모델 변경 완제품 금형 구조 모델, 상자, 러너, 이젝터 핀의 길이, CAM 공구 경로 모두 자동으로 업데이트됩니다.
통일 된 데이터베이스에서 동시 공학을 실현할 수 있습니다.
통합 PDM이 사용자의 액세스 권한 및 승인을 관리합니다.
사용자가 어디에 있어도 PDM 메신저가 커뮤니케이션을 원활하게합니다.


​어플리케이션과의 연동

​PDM

TopSolid'Pdm 제품이나 프로젝트의 사양, CAD 데이터, 청구서, CAM 공구 경로와 NC 데이터 등 개발, 설계 및 제조에 대한 모든 정보를 손쉽게 통합 관리하는 PDM 시스템입니다.
제조업의 정보 전달이 2차원에서 3차원 정보로 변화하고 3차원 데이터의 활용 범위는 비약적으로 확대되고 있습니다. TopSolid'Pdm을 도입하여 설계 부서 이외의 기획, 프로토타입, 구매, 생산, 품질 관리, 유지 보수 등의 부서에서 필요한 정보를 검색하고 이용, 열람하는 것이 가능합니다.


부품 가공

TopSolid'Cam은 2축 구멍 가공에서 선반, 복합 가공 및  5축 동시 가공까지를 커버하는 3차원 솔리드 CAD / CAM 시스템입니다. 기존 공작 기계 및 가공 방법에 따라 흩어져 있던 CAM 시스템을 통합 할 수 있습니다. 통합 된 3차원 CAD 기능은 중간 공차 가공 모델과 지그의 설계를 지원합니다. 신뢰할 수 있는 정확한 기계 시뮬레이션은 기계의 모든 작동이나 일어날 수 있는 충돌 각 축의 이동 및 가공 재료를 관리하고 툴 패스 경로 조정에 소요되는 공정 수를 최소화하고 안전한 가공을 실현합니다.


CAD

TopSolid'Design는 도면, 계산, 키네마틱 시뮬레이션과 사실적 표현까지도 통합 한 3차원 설계 지원 시스템입니다. 수만 점의 대형 어셈블리 설계를 가능하게 하는 초고속 처리, 풍부한 곡면 모델링, 강력한 분석, 가공 정보를 표준 부품 라이브러리, JIS 및 ISO에 준거 한 도면 작성 기능은 고품질의 설계를 실현 합니다. 통합 된 제품 데이터 관리 시스템 (PDM)는 사용자가 부품 이름을 변경해도 어셈블리가 참조를 잃는 것을

방지합니다.
