spGate
3D 캐드 데이터 힐링 소프트웨어
CAD시스템보다 간단한 문제 수정 기능
세상에 유통되고 있는 3가지의 CAD 데이터
보통 취급되어지고 있는 3차원 CAD데이터는 크게 3 타입이 있습니다.
" 3. 페이스(흩어진 단일 집합)"
데이터를 받았을 경우에는, 면과 면의 결합(면 자르기, 엮기, 연결하기, 가장자리 공유화 등,
CAD시스템에 의해 호칭은 다양함)작업이 필요합니다.
면과 면의 결합 작업을 하지 않으면, 솔리드나 시트처럼 되지 않기 때문에,
CAD시스템에 Boolean등의 편리한 기능을 사용할 수가 없습니다.
면과 면의 결합이란?
표준적인 곡면의 구성에는 "모곡면", "가장자리". "꼭짓점"으로 구성되어져 있습니다.
두 개의 면을 결합해 시트화한 예를 봅시다.
면과 면을 결합하기 위해서는. 한 쪽 가장자리와 꼭짓점을 제거합니다. 이를 제거함으로서, 남은 가장자리와 꼭짓점은 대응하는 면이나 가장자리를 공유합니다.

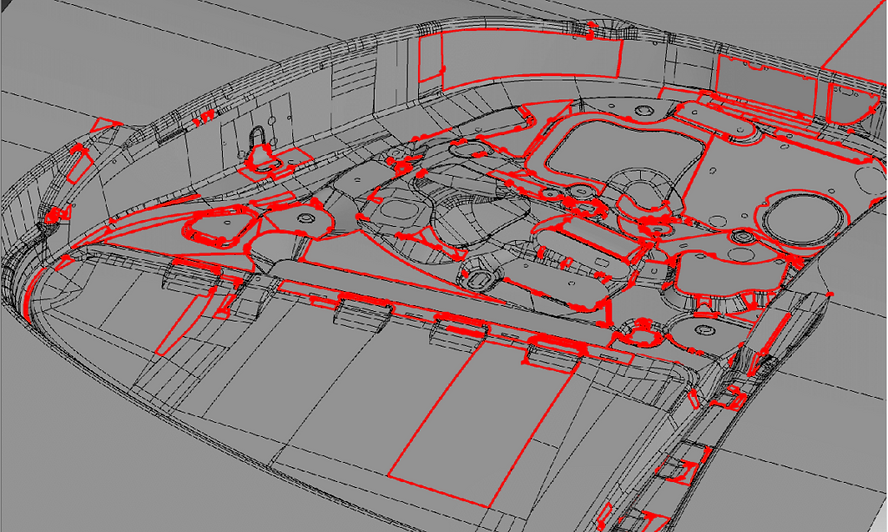

보통은 면 사이에 갭이 생기기 때문에, 면의 수정이 필요하게 됩니다.
IGES에서도 솔리드 데이터를 정의할 수 있습니다만, 세상에 유통되고있는 IGES의 대부분은 단일 데이터 집합 입니다.
CAD시스템으로 단일 데이터 집합의 IGES를 가져올 때, 일부 CAD 시스템은 최저한의 면 수정(일명 힐링이라고 하는)기능이 있습니다만, 많은 CAD 시스템은 그 상태로 불러옵니다. 따라서, 솔리드(시트)가 되지 않습니다.
그런 점에서, spGate에 특화된 시스템이며, 문제 수정에 대한 공정 수를 줄일 수 있습니다.
힐링이란?
힐링 기능이란 다양한 문제를 수정합니다. 주로 문제되는 항목은 다음과 같습니다.
-
중복면의 자동삭제
-
내부공동의 자동제거
-
가장자리와 면의 갭 수정
-
꼭짓점과 가장자리의 갭 수정
-
올바르지 않은 면의 근사값 조정
-
올바르지 않은 가장자리의 근사값 조정
-
미사용 표면 패치의 자동제거
-
스파이크 루프의 자동수정
-
좁은 페이스의 자동제거
-
미세한 요소의 자동제거
spGate는 이 외에도 수많은 문제를 자동 수정합니다. 자동 수정이 되지 않는 경우에는, 시스템이 호환되는 힐링 아이콘을 사용하여 수동 수정합니다.
